SVA9电液转换器调节作业指导书

南京科远自动化集团股份有限公司

文件编号：KY_KZXM_B_00-09

机械找中

• 高压油泵、电控油泵开启，拔掉SVA9电液转换器信号线。

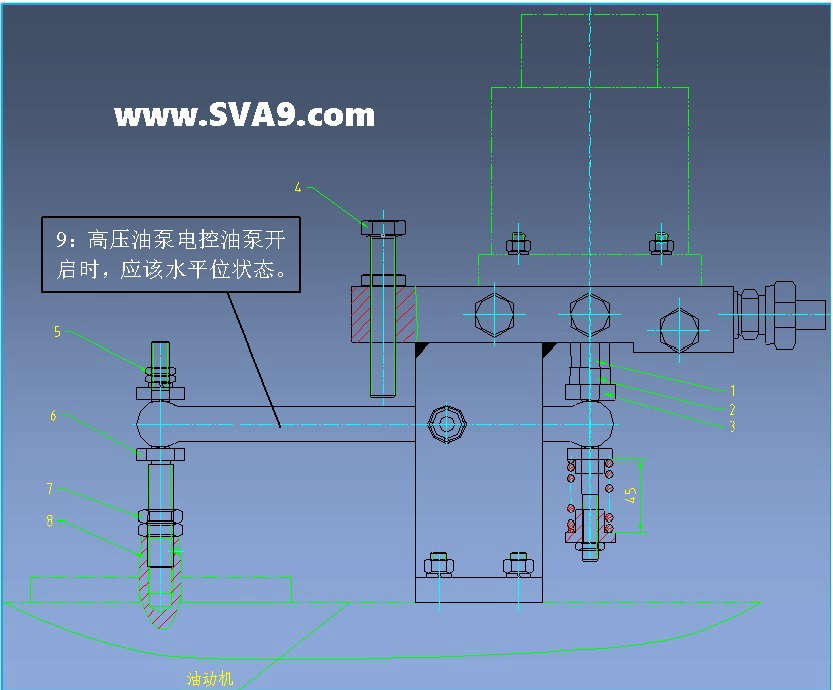

• 先调SVA9电液转换器侧，松开并帽2，调整拉杆3和滑阀1之间的位置（拉杆3和滑阀1是螺纹连接），使连杆水平，再将并帽2并死在滑阀1上（并死之后可以阻止拉杆3和滑阀1之间的相对转动），底部弹簧调整到40mm到45mm之间。
• 然后调整错油门侧，松开并帽5、7（这两处分别是双螺帽锁紧），调整丝杆6与错油门滑阀8之间的位置（丝杆6和滑阀8是螺纹连接，连接方式同3、1），使油动机慢慢向关的方向移动，然后反转慢慢向开的方向移动，取两种相反方向移动的交点，再将并帽7并死在错油门滑阀8上，然后稍拧紧并帽5，不要将弹簧垫圈压死。

零满位标定

• 高压油泵开启，电控油泵停掉，上提或者下压平衡杆9，使调门开关到机械零满位，分别标定零满。
